Arduino CursoLa tarjeta entrenadora Arduino (ArduKit) es una placa de bajo costo que se conecta directamente con los controladores Arduino UNO o Arduino Mega2560. Gracias a sus sencillos periféricos y variedad de conectores se convierte en el complemento ideal para realizar los primeros programas y proyectos basados en la plataforma ARDUINO, apta para todos los públicos. Opcionalmente a esta tarjeta se le puede conectar un motor DC de bajo consumo (menos de 40mA), el cual se conecta a las salidas (PWM) D3 y D5. Con ellas se puede controlar velocidad y sentido de giro. Mas Info...
Arduino CursoCurso de programación Arduino, características, usos y aplicaciones. Ya que el objetivo principal de Arduino es interactuar con el mundo físico, se incluyen en este curso los conocimientos y recursos necesarios para actuar en el mundo real y recoger información de éste. Además, se impartirán nociones básicas de electrónica necesarias para...

Más Info Curso Arduino Regular...

Descarga ejemplos y programas Arduino...

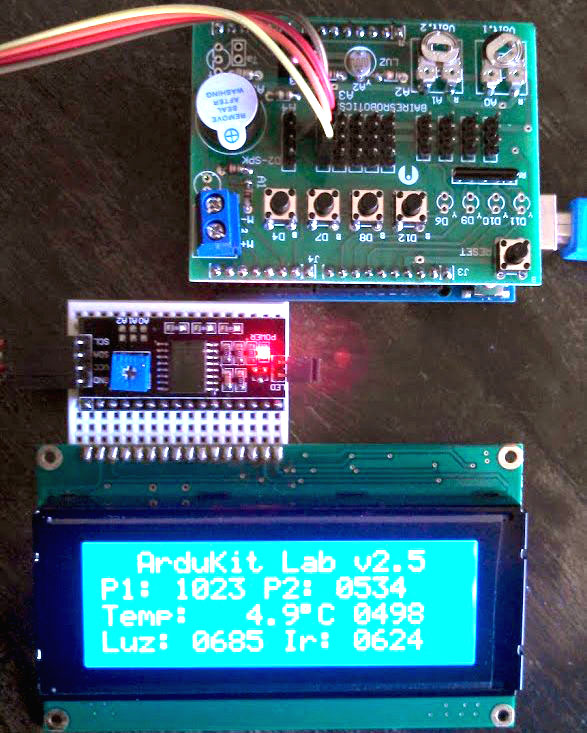

AuduKit LabA veces cuando estamos armando un proyecto, puede ser que nos quedemos cortos con los pines de la placa Arduino y necesitemos optimizar las conexiones de hardware de nuestro diseño. En este articulo vamos a ver como podemos obtener unos pines más pasando de emplear un diaplay  lcd conectado en modo paralelo (el cual emplea 6 pines) a un display lcd que utiliza el protocolo de comunicación I2C (empleamos 2 pines analógicos en el caso de la placa Arduino Uno, los pines digitales 2 y 3 para la placa Leonardo y los pines los 20 y 21 digitales en el caso de la Arduino  Mega). Yo me he comprado un adaptador bastante económico que podemos soldadar a los pines de nuestra pantalla lcd, aunque también se venden los módulos y pantalla juntos. Aqui les dejo unas unas fotos para que puedan ver el módulo (hay muchos en el mercado pero que funcionan exactamente igual de bien):

Como se puede ver el módulo I2C  trae cuatro pines que a partir de ahora son los que vamos a usar y que son los siguientes: GND, VCC, SDA y SCL. Además trae un potenciometro con el cual podremos regular el brillo de la pantalla (para poder ver correctamente los caracteres en ella) y un jumper para activar o desactivar el backlight (luz) de la pantalla (también se puede activar o desactivar por software).

Arduino Kit

La conexión a nuestras placas es bastante sencilla ya que solo se utilizan 4 cables, aunque hay que tener en cuenta la placa Arduino que vayamos a emplear ya que como he dicho antes cambia la disposición de estos pines, por tanto para la tarjeta Arduino Uno emplearemos los pines A4(SDA) y A5(SCL), para la Arduino Leonardo emplearemos los pines SDA y SCL y para la Arduino Mega emplearemos D20(SDA) y D21(SCL).
